Vor ein paar Wochen hatte ich eine Prodution mit einem DM1000 und schon nach der ersten Probe war klar, daß der interne Hall einfach nicht die gewünschte Qualiltät hat. Für eine Snare villeicht noch gerade zu gebrauchen ist bei den Vocals dann auch schon Feierabend. Für den Kauf eines Plug-Ins war es schon zu spät und da habe ich einfach mal mein altes PCM70 rausgekramt und angeschlossen. Ich hatte es einige Zeit nicht mehr benutzt aber die Hall-Qualität ist immer noch überzeugend. Einziges Problem, welches mir bislang eigentlich nie wirklich aufgefallen ist war nun, daß es doch nicht ganz unerheblich rauscht Naja für diese eine Produktion hat es funktioniert ließ mir aber doch keine Ruhe. Eigentlich war ich schon drauf und drann es bei ebay reinzustellen, dann kam aber die Idee vom "aufmotzen" ganz im Sinne einer bekannten Fernsehserie auf ! Eigentlich müßte man doch nur den internen I²S-Bus anzapfen, einen Converter zu AES dazwischen setzen und schon wäre das Rauschproblem gelöst.

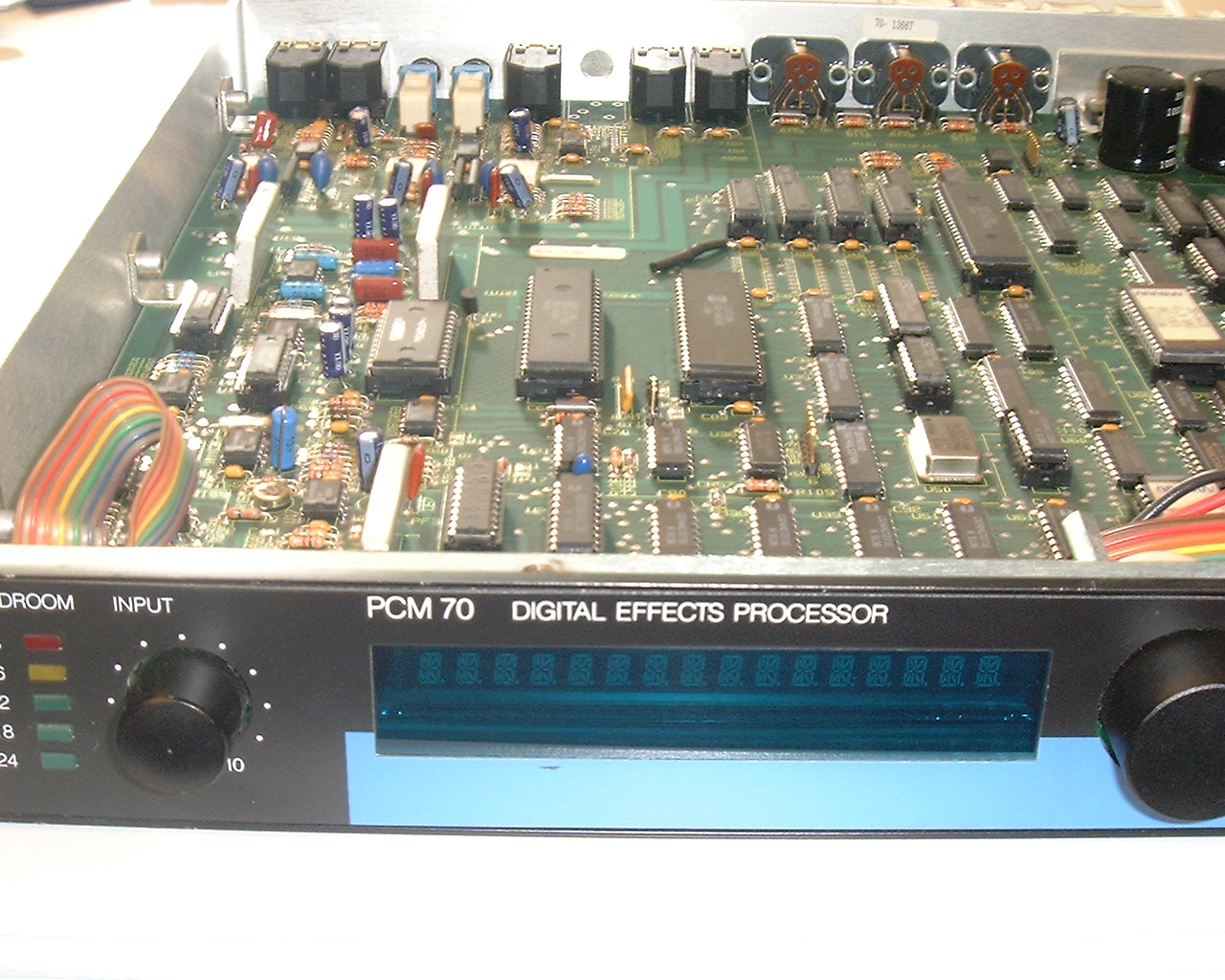

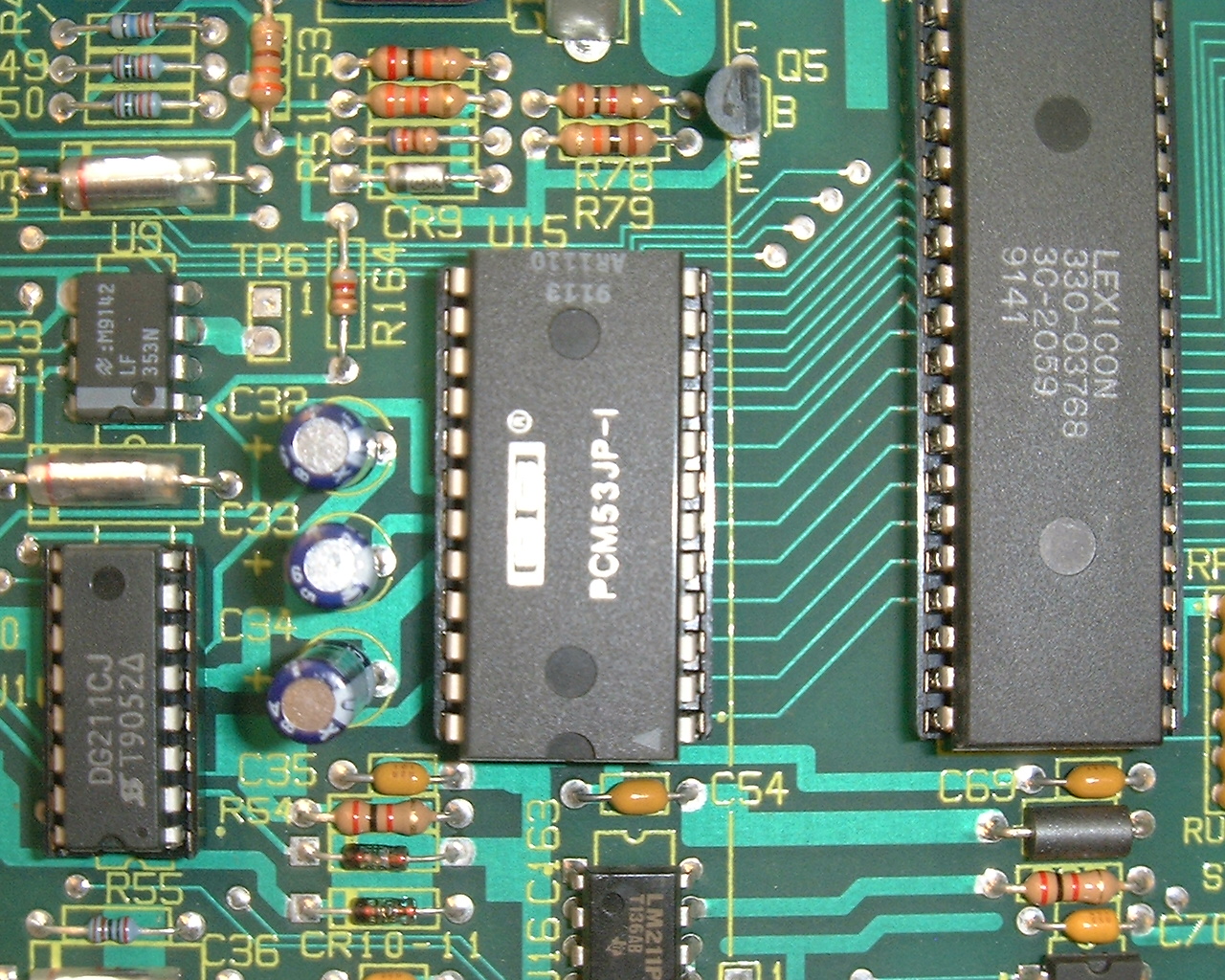

Also die Ärmel hochgekrempelt und mal reingeschaut ! Das PCM70 hat ja einen Mono-Eingang und einen Stereo Ausgang, entsprechend findet sich ein Burr-Brown PCM53JG 16-bit DA-wandler.

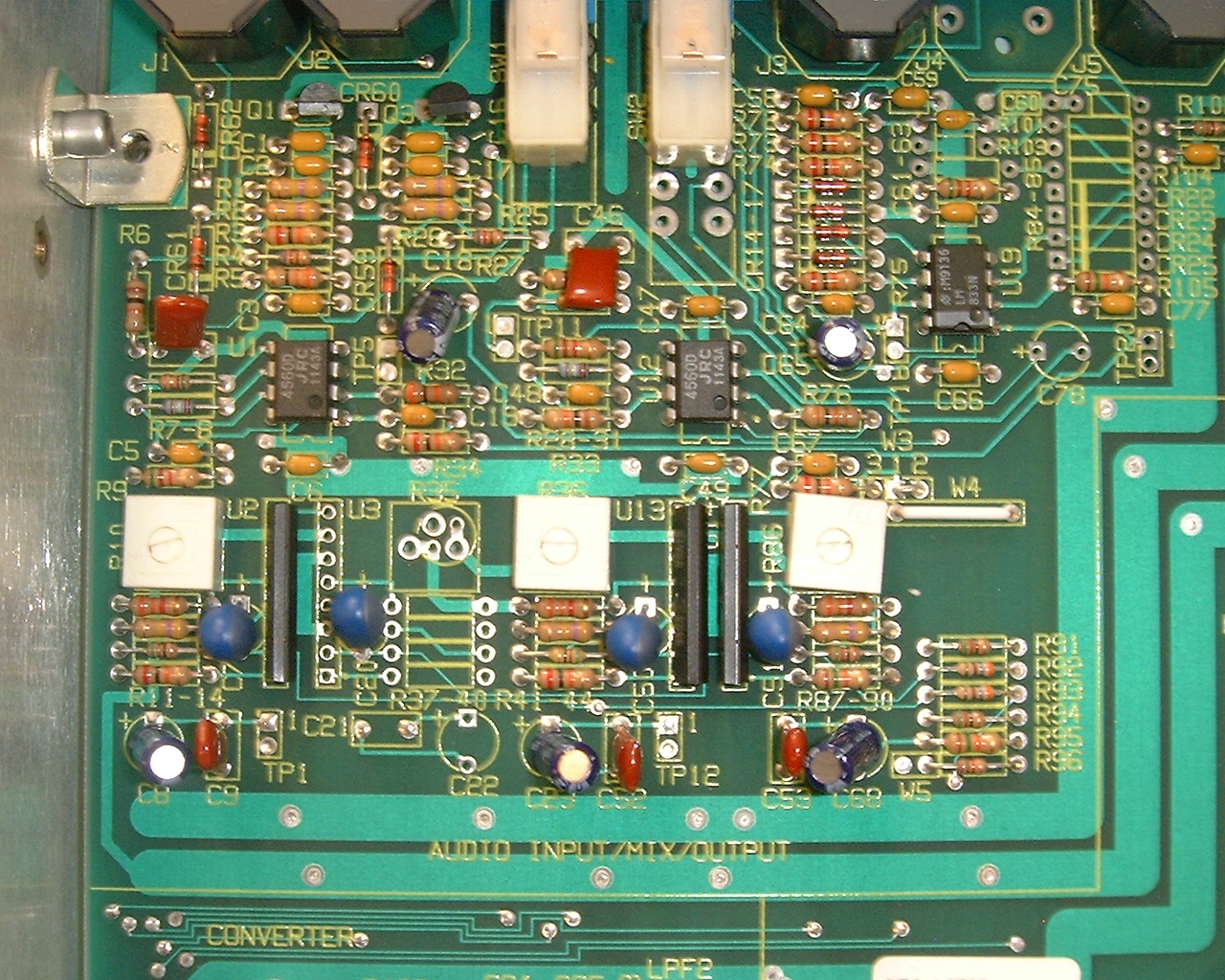

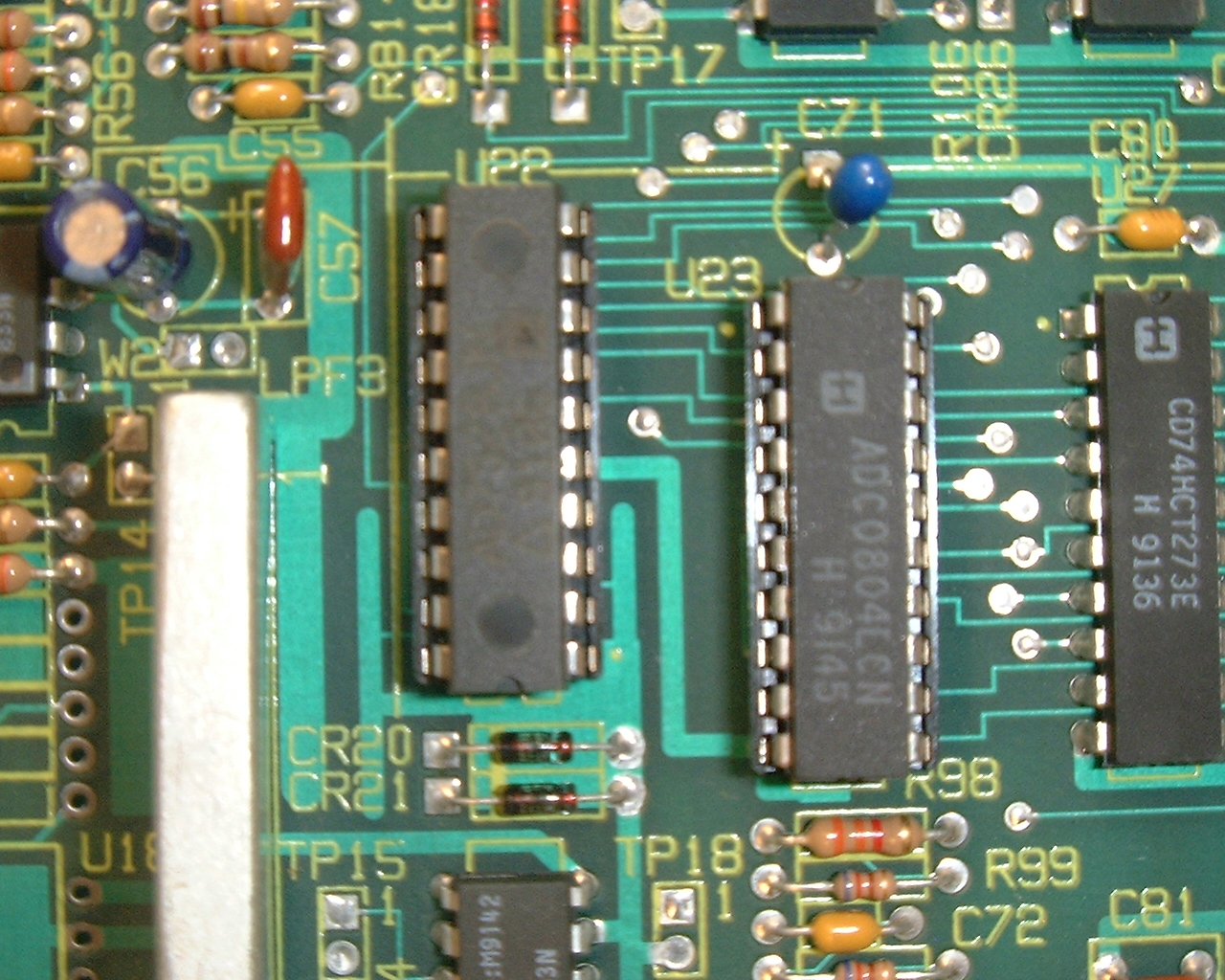

Und zwei (anscheinend gestackte) 8-bit AD Wandler AD7528 und ADC0804 auf der Platine. Tja und damit kam dann auch erstmal die Ernüchterung, denn das sind alles parallele Wandler also kein I²S-Bus ... 1986 war das noch Standard. Mir und den bislang befragten Kollegen ist kein Baustein bekannt, der ein paralleles Protokoll in einen I²S-Bus umsetzt. Das war eine Art Generationswechsel der im Konsumerbereich durch den SPDIF Ausgang eingeläutet wurde. Wer hier vielleicht noch einen Tipp hat ist herzlich willkommen (schließlich kennt man ja nicht jeden Chip). Interessanter Weise bietet sich aber vielleicht doch noch eine Möglichkeit etwas zu verbessern und zwar wird der Effektanteil analog per VCA zugemischt. Entsprechend finden sich in der Ausgangssektion drei VCAs wieder. 1986 war es wohl anscheinend noch zu rechenaufwändig digital zu mischen, dann hätte man bestimmt eine zwei Höheneinheit gebraucht .

Da ich den Effekt aber immer über einen AUX-Weg zumische steht der MIX Anteil eh immer auf 100%. Das werde ich nächste Woche mal nachmessen wieviel der VCA zum Gesamtrauschen beiträgt. Vielleicht lohnt es sich selbigen einfach zu überbrücken ... to be continued !

In diesem Sinne !

Joerg

Hi,

das ist ja mal 'ne gute Idee ... Recycling lebt vom mitmachen!

Hast Du Dir schonmal die OP-amps im Analogteil angeschaut, dort sind oft pinkompatible Typen erhältlich, die deutlich weniger rauschen. Dort hat sich in den letzten Jahren ja auch noch was getan (wenn gleich bestimmt nicht soviel wie in der digitalen Welt )

Josch
